无阀过滤器的构造、规格、技术参数
（1）CBL-Ⅱ型（Q=20m3/h至80m3/h）

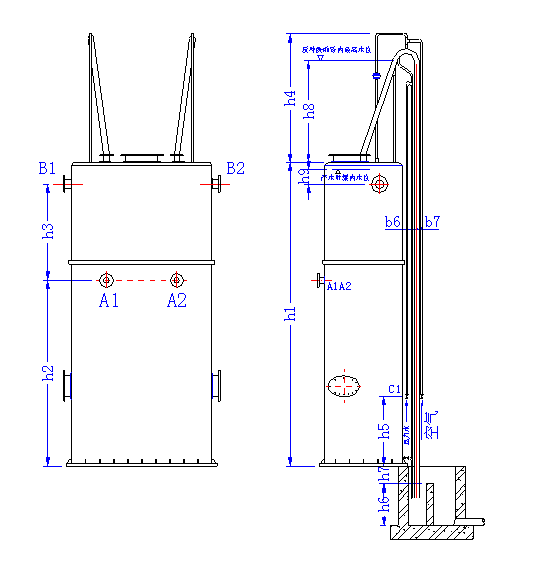

①外形总图（图1）
②规格与参数（与图1对照）
|
每组含两座，两座合建，方形，整体运输，期终水头损失1700mm | |||||
|
规格 |
每组产水量
m3/h.组 |
本体尺寸
长×宽×高 |
荷重
吨/组 |
滤料体积和重量
（m3/T） |
反洗排
水流量 |
|
CBL20-Ⅱ-1700 |
20 |
2000×1100×4340 |
16.2 |
2.07/3.62 |
18.75 |
|
CBL30-Ⅱ-1700 |
30 |
2000×1630×4402 |
23.1 |
3.09/5.42 |
28.03 |
|
CBL40-Ⅱ-1700 |
40 |
2165×2000×4442 |
29.9 |
4.11/7.20 |
37.40 |
|
CBL50-Ⅱ-1700 |
50 |
2710×2000×4442 |
36.5 |
5.17/9.05 |
46.88 |
|
CBL60-Ⅱ-1700 |
60 |
2600×2500×4502 |
44.2 |
6.20/10.85 |
56.25 |
|
CBL80-Ⅱ-1700 |
80 |
3600×2900×4547 |
58.8 |
8.25/14.43 |
75.00 |
③ CBL20-Ⅱ-1700至CBL80-Ⅱ-1700外形尺寸及管口位置表（与图1对照）
|
规 格
代 号 |
CBL20-Ⅱ
-1700 |
CBL30-Ⅱ
-1700 |
CBL40-Ⅱ
-1700 |
CBL50-Ⅱ
-1700 |
CBL60-Ⅱ
-1700 |
CBL80-Ⅱ
-1700 |
|
a1 |
1000 |
1000 |
1082.5 |
1355 |
1300 |
1500 |
|
a2 |
500 |
500 |
541.5 |
677.5 |
650 |
750 |
|
a3 |
1100 |
1100 |
1182.5 |
1455 |
1400 |
1600 |
|
a4 |
300 |
300 |
300 |
300 |
300 |
350 |
|
a5 |
100 |
100 |
100 |
100 |
100 |
100 |
|
b1 |
550 |
815 |
1000 |
1000 |
1250 |
1450 |
|
b2 |
230 |
495 |
680 |
650 |
900 |
1070 |
|
b3 |
650 |
915 |
1100 |
1100 |
1350 |
1550 |
|
b4 |
1150 |
1415 |
1600 |
1600 |
1850 |
2050 |
|
b5 |
300 |
300 |
300 |
300 |
300 |
350 |
|
b6 |
70 |
90 |
120 |
120 |
140 |
140 |
|
b7 |
70 |
90 |
120 |
120 |
140 |
140 |
|
h1 |
4340 |
4402 |
4442 |
4442 |
4502 |
4547 |
|
h2 |
2657 |
2716 |
2753 |
2753 |
2707 |
2752 |
|
h3 |
1374 |
1357 |
1337 |
1341 |
1428 |
1390 |
|
h4 |
1850 |
1900 |
2000 |
2000 |
2050 |
2050 |
|
h5 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
h6 |
500 |
500 |
500 |
500 |
500 |
500 |
|
h7 |
350 |
300 |
500 |
500 |
350 |
300 |
|
h8 |
1496 |
1496 |
1496 |
1496 |
1496 |
1496 |
|
h9 |
204 |
204 |
204 |
204 |
204 |
204 |
④ CBL20-Ⅱ-1700至CBL80-Ⅱ-1700接管规格表（与图1对照）
|
名 称
规 格 |
进水管A1、A2 |
出水管B1、B2 |
强制反冲洗压力阀C1、C2 |
备注 |
|
CBL20-Ⅱ-1700 |
DN 80 |
DN 125 |
DN25 |
1、A1、A2均需接管。
2、B1、B2只需接其中之一，堵住另一个。
3、C1、C2均需接管。 |
|
CBL30-Ⅱ-1700 |
DN 100 |
DN 150 |
DN25 | |
|
CBL40-Ⅱ-1700 |
DN 100 |
DN 150 |
DN25 | |
|
CBL50-Ⅱ-1700 |
DN 125 |
DN 200 |
DN25 | |
|
CBL60-Ⅱ-1700 |
DN 125 |
DN 200 |
DN25 | |
|
CBL80-Ⅱ-1700 |
DN 150 |
DN 200 |
DN25 |
（2）CBL-Ⅱ型（Q=100m3/h至170m3/h）

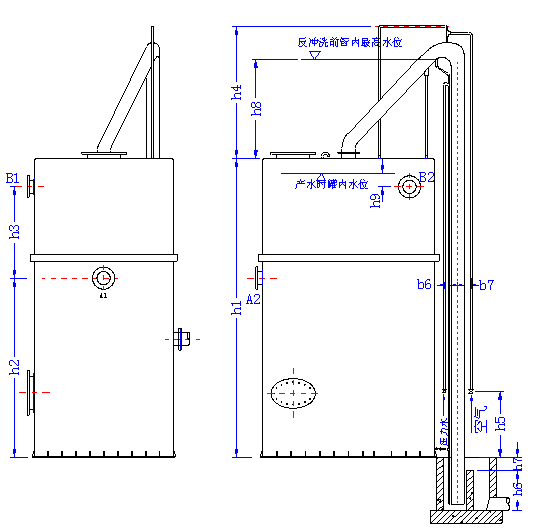

①外形总图（图2）
②规格与参数（与图2对照）
|
每组含两座，两座合建，方形，整体运输，期终水头损失1700mm | |||||
|
规 格 |
每组产水量
m3/h.组 |
本体尺寸
长×宽×高 |
荷重
吨/组 |
滤料体积
和重量
（m3/T） |
反洗排
水流量 |
|
CBL100-Ⅱ-1700 |
100 |
2100×2600×4512 |
37.7 |
10.2/17.86 |
93.3 |
|
CBL125-Ⅱ-1700 |
125 |
2255×3000×4558 |
46.6 |
12.74/22.29 |
116.98 |
|
CBL150-Ⅱ-1700 |
150 |
2705×3000×4558 |
54.7 |
15.20/26.6 |
139.53 |
|
CBL175-Ⅱ-1700 |
175 |
3160×3000×4558 |
63.3 |
17.85/31.23 |
163.5 |

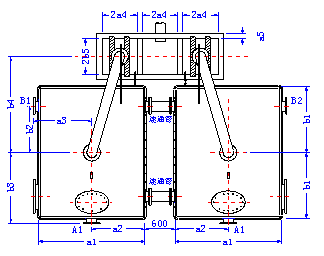

③ CBL100-Ⅱ-1700至CBL175-Ⅱ-1700外形尺寸及管口位置表（与图2对照）
|
规 格
代 号 |
CBL100-Ⅱ-1700 |
CBL125-Ⅱ-1700 |
CBL150-Ⅱ-1700 |
CBL175-Ⅱ-1700 |
|
a1 |
2100 |
2255 |
2705 |
3160 |
|
a2 |
1050 |
1127．5 |
1352．5 |
1580 |
|
a3 |
1150 |
1227．5 |
1452．5 |
1680 |
|
a4 |
350 |
350 |
350 |
350 |
|
a5 |
100 |
100 |
100 |
100 |
|
a6 |
600 |
600 |
600 |
600 |
|
b1 |
1300 |
1500 |
1500 |
1500 |
|
b2 |
920 |
1120 |
1120 |
1120 |
|
b3 |
1400 |
1600 |
1600 |
1600 |
|
b4 |
1900 |
2100 |
2100 |
2100 |
|
b5 |
350 |
350 |
350 |
350 |
|
b6 |
240 |
240 |
240 |
240 |
|
b7 |
240 |
240 |
240 |
240 |
|
h1 |
4512 |
4558 |
4558 |
4558 |
|
h2 |
2710 |
2756 |
2756 |
2750 |
|
h3 |
1378 |
1348 |
1318 |
1334 |
|
h4 |
2000 |
2000 |
2000 |
2050 |
|
h5 |
1000 |
1000 |
1000 |
1000 |
|
h6 |
500 |
500 |
500 |
500 |
|
h7 |
300 |
300 |
350 |
350 |
|
h8 |
1496 |
1496 |
1496 |
1496 |
|
h9 |
204 |
204 |
204 |
204 |
④ CBL100-Ⅱ-1700至CBL175-Ⅱ-1700接管规格表（与图2对照）
|
名 称
规 格 |
进水管
A1、A2 |
出水管
B1、B2 |
强制反冲洗
压力阀C1、C2 |
备注 |
|
CBL100-Ⅱ-1700 |
DN200 |
DN200 |
DN25 |
1、A1、A2均需接管。
2、B1、B2只需接其中之一，堵住另一个。
3、C1、C2均需接管。
|
|
CBL125-Ⅱ-1700 |
DN200 |
DN200 |
DN25 | |
|
CBL150-Ⅱ-1700 |
DN200 |
DN200 |
DN25 | |
|
CBL175-Ⅱ-1700 |
DN250 |
DN250 |
DN25 |

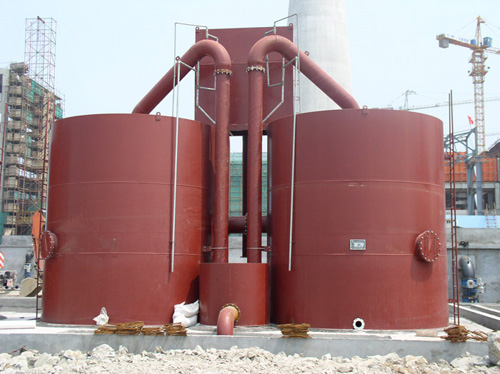

(3)DLB-Ⅱ型（Q=20m3/h至80m3/h）

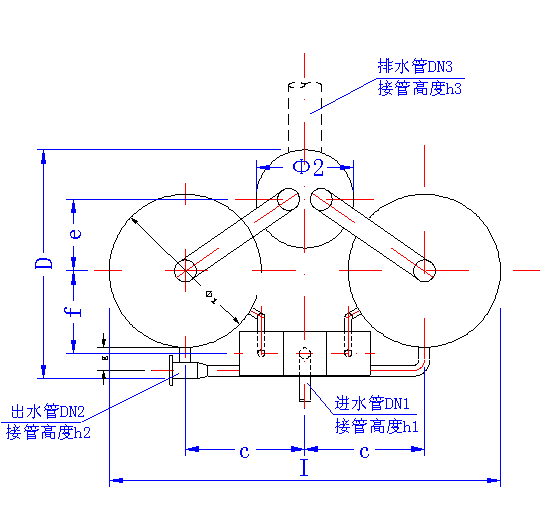

①外形平面图（图3）
② 规格与参数（与图3对照）
|
名称 |
型 号 | ||||
|
DLB20-Ⅱ |
DLB40-Ⅱ |
DLB60-Ⅱ |
DLB80-Ⅱ | ||
|
产水量（m3/h） |
20 |
40 |
60 |
80 | |
|
每组外
形尺寸 |
长I |
3600 |
4400 |
5400 |
5900 |
|
宽D |
2100 |
2500 |
3000 |
3200 | |
|
高H |
6800 |
6800 |
6800 |
6800 | |
|
进水管 |
管径（DN1） |
100 |
150 |
200 |
200 |
|
接管高度h1 |
4710 |
4810 |
4810 |
4810 | |
|
出水管 |
管径（DN2） |
100 |
150 |
200 |
200 |
|
接管高度h2 |
400 |
450 |
500 |
500 | |
|
排水管 |
管径（DN3） |
300 |
300 |
400 |
400 |
|
接管高度h3 |
360 |
360 |
460 |
460 | |
|
设备平
面尺寸 |
Φ1 |
1400 |
1800 |
2240 |
2460 |
|
Φ2 |
900 |
1000 |
1000 |
1000 | |
|
c |
1070 |
1280 |
1540 |
1660 | |
|
e |
655 |
780 |
890 |
945 | |
|
f |
755 |
950 |
1125 |
1225 | |
|
g |
215 |
250 |
325 |
355 | |
|
荷重（吨/组） |
21.9 |
35.7 |
50.6 |
65.7 | |
注：表中接管高度以基础±0.00计算
② 基础尺寸表(与图3对照)
|
项 目
型 号 |
L |
B |
Φ |
a |
c |
d |
α |
|
DLB20-Ⅱ |
3900 |
1800 |
1300 |
900 |
1070 |
880 |
45° |
|
DLB40-Ⅱ |
4700 |
2200 |
1700 |
1100 |
1280 |
1070 |
45° |
|
DLB60-Ⅱ |
5600 |
2600 |
2100 |
1300 |
1540 |
1260 |
45° |
|
DLB80-Ⅱ |
6200 |
3000 |
2400 |
1500 |
1660 |
1440 |
45° |
