一、概述
（一）、设备性能
CJ系列高效除油沉淀器专为处理钢铁企业、油田、石油化工、造船拆船厂、油轮清洗、采矿、机械加工等行业的含油污水而设计的。目前已开发了CJ -50、CJ -100、CJ -200、CJ -300、CJ -400、CJ -500、CJ -600等六种规格，其处理水量分别为50m3/h、100 m3/h、200 m3/h、300 m3/h、400 m3/h、500 m3/h、600 m3/h。
除油是以投加化学药剂，经混合反应后使水中的油类、悬浮物等通过凝聚、絮凝作用沉降分离出来，达到净化水质的目的。当进水含油小于100mg/l、悬浮物（SS）含量在200mg/l左右时，其出水含油稳定在10 mg/l以下。悬浮物含量在25 mg/l以下。
投加的药剂分凝聚剂和油絮剂两种。凝聚剂为具有较强破乳作用的电介质类凝聚剂，油絮剂为特制的油絮凝剂。其除油机理为：投加电介质类凝聚剂后，它能中和水中胶体颗粒的表面电荷，压缩扩散层的厚度，降低胶粒的§电位，使胶粒脱稳而互相聚结，这就是凝聚作用。油絮凝剂是具有很多支链的线性天然高分子物，含有大量而又适宜的离子性基团和活性基团，它对污水中固体悬浮微粒和乳化油珠有极强的吸附架桥能力，它能使凝聚形成的微粒通过高分子吸附架桥，颗粒逐渐变大，最终形成了密实、粗大的絮团而沉降，达到净化水质的目的。
先投加的凝聚剂属电介质类，如聚合氯化铝、聚合硫化铁、三氯化铁、碱式氯化铝等，尤其以聚合氯化铝（PAC）为较佳。后投加的油絮凝剂是特制天然高分子高效油絮凝剂。两种药剂错开投加，投入除油器的混合反应室，且投加次序不能颠倒。投加药量均为10~15mg/l左右。经投药并通过搅拌机搅拌混合后进入超脉冲反应室。在反应室中，水中的浮油和乳化油以及悬浮物经过药剂的凝聚、絮凝作用，形成颗粒大的絮花，然后进入斜管沉淀室，使絮花在沉淀室中沉降，上清液经溢流堰由出水管排出，沉泥沉积在设备下部的泥斗中，定期排出。排泥周期在12小时左右，或根据特殊设置的泥位计的信号进行手动或自动排泥，每次排泥3~5分钟，排出的沉泥经脱水后外运或利用。由于废水中的油与絮凝剂产生反应，故脱水后的泥饼已无油腻性。
除油沉淀器宜设置在地面上，以便于管理和排泥。在北方地区宜放置在室内，以免产生冰冻。使用该除油设备的推荐处理流程：
1、对于钢铁企业的炼铸、轧钢厂所排放的含油废水，水处理流程建议为：
车间含油废水→旋流沉淀池→除油沉淀器→循环水泵房→冷却塔→用户
2、对于其它行业，如重型机械、油田、炼油、石化等行业的含油废水，水处理流程建议为：含油废水→除油沉淀器→回用或排放
（二）、油絮凝剂
油絮凝剂为我厂研制开发的一种阴离子型高分子絮凝剂。该高分子絮凝剂具有絮凝能力强、除油及除悬浮物效率高、使用方便、价格低廉、无毒无害等特点，同时还具有良好的阻垢、缓蚀作用。
本产品乃由天然高分子植物化学改性而成，它与无机电介质类凝聚剂配合使用，能促进水中油份和悬浮物、无机颗粒等分子间和架桥絮凝作用，使絮团增大，沉降加快，使含油污水处理获得较佳效果。
1、产品质量指标
名称 | 外观 | 有效成份 | 取代度 | PH |
油絮凝剂 | 棕红色粘稠物 | ＞14% | ＞60% | 4.2%商品溶液10~13 |
2、适用范围
本产品主要用于钢铁企业轧钢、连铸车间含油污水处理；油田、石油化工含油污水处理；机械加工、油轮清洗、造船拆船、采矿等行业的含油污水处理。含油污水经处理后的含油量、悬浮物等指标均能达到循环使用所要求的水策要求，也能达到国家规定的排放要求，对水中的COD、重金属离子也有一定的去除效果。
3、使用方法及注意事项
（1）油絮凝剂稀释：将油絮凝剂与适量清水混合，通过平缓、间歇搅拌使之溶解，逐渐加水，最后配制成浓度不大于4%的溶液。
PAC（聚合氯化铝）的溶解：根据所用固体或液体PAC的具体情况，把PAC与适量清水混合，通过搅拌使之溶解或混合，配成2~3%的PAC溶液。
（2）药剂使用
向待处理的含油废水中投加2~3%的PAC溶液，投加量为15~30mg/l，适度搅拌3~5分钟，使其分散均匀；再向其中加入稀释好的油絮凝剂溶液，投加量约为10~20mg/l，搅拌3~5分钟，然后以一定的速度梯度逐渐停止搅拌，然后使其自然沉降，即可使固液分离，水中的油和悬浮物随之去除。
对已有处理设施的单位，原有的处理流程不必作较大的改动，可在含油污水管道的不同点用定量泵注入。
4、使用时应注意以下几个问题：
（1）油絮凝剂在处理含油污水时必须与电介质类凝聚剂配合使用。向含油污水中先投加电介质类凝聚剂，然后再投加油絮凝剂，次序不能颠倒，也不能两者混合在一起投加。
（2）处理含油污水，油絮凝剂的用量要适当，太少絮凝效果差，太多由于分子间的分散稳定作用，使絮凝效果欠佳，较佳用量应针对水质情况确定。
（3）油絮凝剂应在中性或碱性的污水中使用，处理呈酸性的污水最好先调正其PH＞7。
5、安全与防护
本油絮凝剂经检测无毒无害，也不燃不爆，但对皮肤不宜长时间接触，如不慎接触用清水冲洗干净即可，操作时最好戴上橡胶手套。
6、包装与运输
本产品用塑料桶内套塑料袋包装，每桶净重25KG。
油絮凝剂可用多种工具运输，但要轻放；应贮存在药剂库内，避免长期露天堆放，不准倒放。
（三）、斜管填料
本设备的较大特点是采用了一次成形的六角蜂窝斜管，市场上采用的都为半六角形斜管，由于半六角形斜管是一片一片地粘接起来的，每两片间都有较大的缝隙，在缝隙内容易堆结泥垢，并扎根在里面，使沉淀效果大大下降，受到温度及光合作用时，能生长出大量绿藻堵塞管孔，而且不易冲洗干净。现一体成形的聚炳烯六角蜂窝斜管的内壁无缝隙，强度增加30%以上，不易开裂变形，沉淀效果提高30%以上，无轧根绿藻及堆结泥垢，加药量可大大降低,所以能真正起到节能高效的效果。
二、设备性能及参数说明
CJ系列除油设备有两种结构，即长方形和正方形。长方形即CJ-I型，正方形为CJ-Ⅱ，CJ-I型较适合用在悬浮物较大又容易沉降的污水除油及沉淀处理，CJ-Ⅱ型很较适合用在悬浮物较小又难沉降的污水除油及沉淀处理，两种规格型号除油沉淀器的参数说明如下。
（一）、CJ-I型高效除油沉淀器

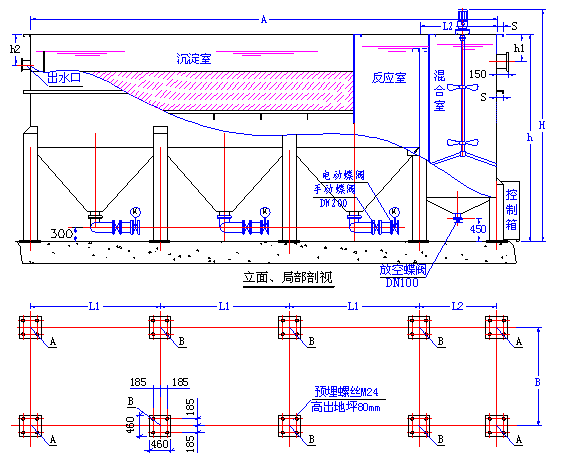

1、CJ-I型除油沉淀器设备外形尺寸图
2、CJ-I型除油沉淀器基础安装尺寸表
设备 型号 | A | L1×n | L2 | B | b | S | H | h | h1 | h2 | 进水(DN) | 出水(DN) | 基础荷载 (KN) | |
A | B | |||||||||||||
CJ-I-50 | 6600 | 2520×2 | 1400 | 2200 | 550 | 120 | 5854 | 4200 | 175 | 670 | 200 | 250 | 55 | 110 |
CJ-I-100 | 8000 | 2200×3 | 1560 | 2500 | 600 | 120 | 5582 | 4500 | 175 | 670 | 200 | 250 | 60 | 120 |
CJ-I-200 | 10004 | 2780×3 | 1664 | 3008 | 600 | 140 | 5882 | 4500 | 250 | 745 | 200 | 300 | 64 | 128 |
CJ-I-300 | 12500 | 3500×3 | 2000 | 3300 | 600 | 160 | 6182 | 4800 | 250 | 745 | 300 | 300 | 95 | 190 |
CJ-I-400 | 14500 | 3000×2 | 2500 | 3500 | 600 | 160 | 6182 | 4800 | 250 | 745 | 300 | 350 | 100 | 190 |
CJ-I-500 | ||||||||||||||
CJ-I-600 | ||||||||||||||
3、CJ-I型除油沉淀器性能参数表
设备型号 | 处理水量 (m3/h) | 设备重量 (t) | 运行重量 (t) | 装机容量 (Kw) | 备注 |
CJ-I-50 | 50 | 10.86 | 59.21 | 3.71 | 全部采 用两级 搅拌机 |
CJ-I-100 | 100 | 13.27 | 70.65 | 3.71 | |
CJ-I-200 | 200 | 18.85 | 103.77 | 3.71 | |
CJ-I-300 | 300 | 26.67 | 143.89 | 6.31 | |
CJ-I-400 | 400 | 31.20 | 178.05 | 6.31 | |
CJ-I-500 | 500 | 36.87 | 269.2 | 6.31 | |
CJ-I-600 | 600 | 44.41 | 332.8 | 6.31 |
（二）、CJ-Ⅱ型高效除油沉淀器
1、CJ-Ⅱ型除油沉淀器的性能和特点
（1）CJ-Ⅱ型除油沉淀器具有高效、节能的特点，内设有泥渣回流装置，能将积聚于池底的部分活性泥渣回流至进水中，与原水中的悬浮物和油类等接触、架桥吸咐，使形成的絮凝体增大，增加了沉降效果；该沉淀器的新型结构能够充分发挥油絮凝剂的作用，提高处理效率和处理效果，除可用于轧钢厂的含油废水处理外，特别对于处理连铸含油废水中悬浮物较少的状况，其提高处理效率和处理效果更加明显。
（2）由于油絮凝剂作用发挥充分，可节约药剂投加量，比CJ-I型除油沉淀器节省1/3的加药量。同时电能消耗也比原来降低约50%。
（3）运行更加稳定，抗冲击负荷能力加强。
（4）由于CJ-Ⅱ型除油沉淀器采用了单斗排泥，泥斗容积大，操作方便，排泥周期可延长；可以不另设泥浆池，直接用泥浆泵从泥斗中抽吸油泥并送至压滤机压滤，节省了泥浆脱水处理投资，减少了占地面积。排泥可采用手动或自动，如采用自动控制时要另设一泥位探测控制器，泥位计选用德国或意大利产品，根据泥位信号，准确地手动或自动控制排泥。还可保证排出泥的含水率。
（5）CJ-Ⅱ型除油沉淀器内泥渣回流量可通过提升叶轮自由调节，操作方便。
2、CJ-Ⅱ型除油沉淀器性能参表
型号 | 设计处理水量（m3/h） | 装机容量（KW） | 干重（t） | 湿重（t） |
CJ-II-100 | 100 | 3 | 12.7 | 71.0 |
CJ-II-200 | 200 | 3 | 22.0 | 134.0 |
CJ-II-300 | 300 | 3 | 29.8 | 198.8 |
CJ-II-400 | 400 | 3 | 36.6 | 261.0 |
CJ-II-500 | 500 | 3 | 42.8 | 330.1 |
CJ-II-600 | 600 | 3 | 47.0 | 395.0 |
